СХЕМЫ МОНТАЖА НАСТЕННЫХ КОНДИЦИОНЕРОВ
Схема № 1

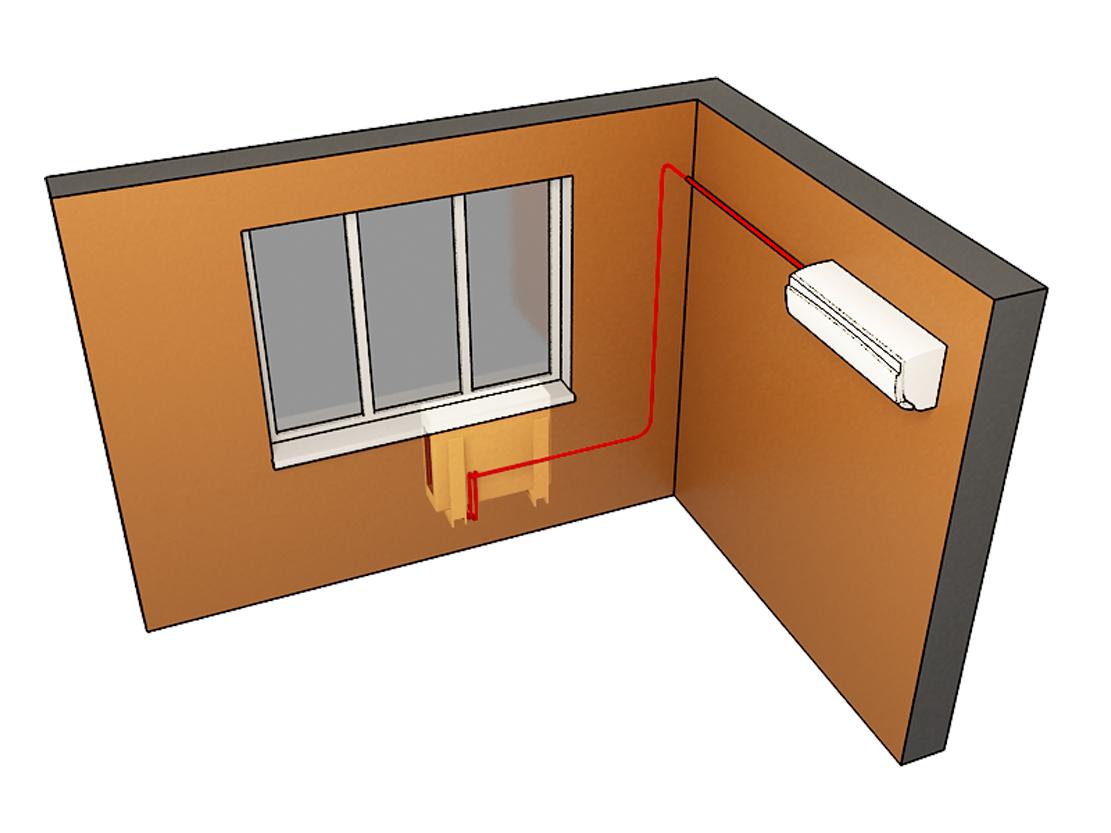

Схема № 1. Установка внутреннего блока кондиционера на правой стене, наружный под окном.

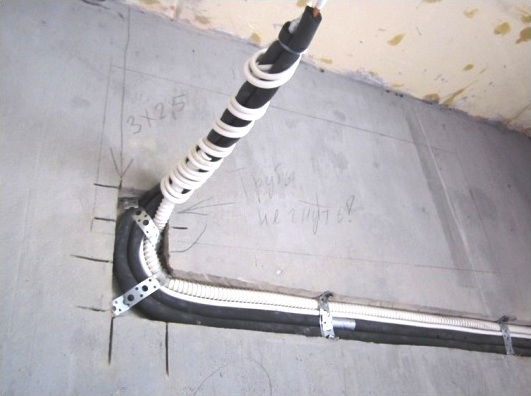

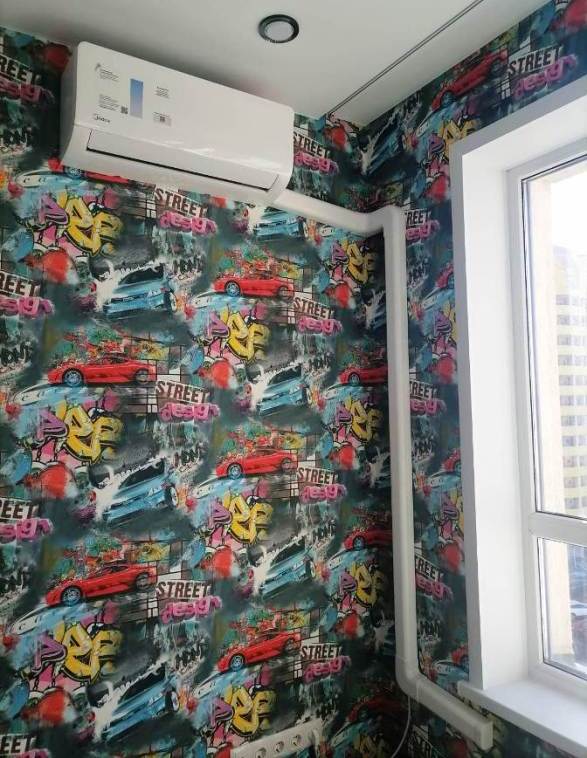

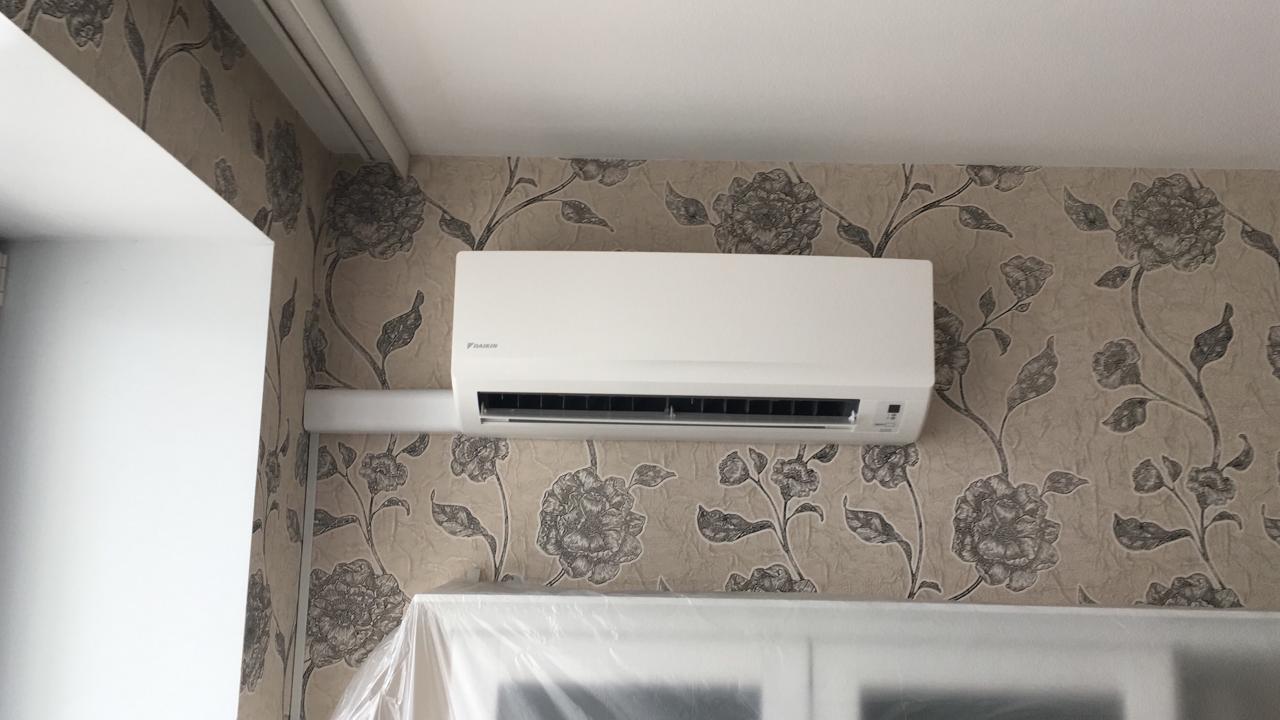

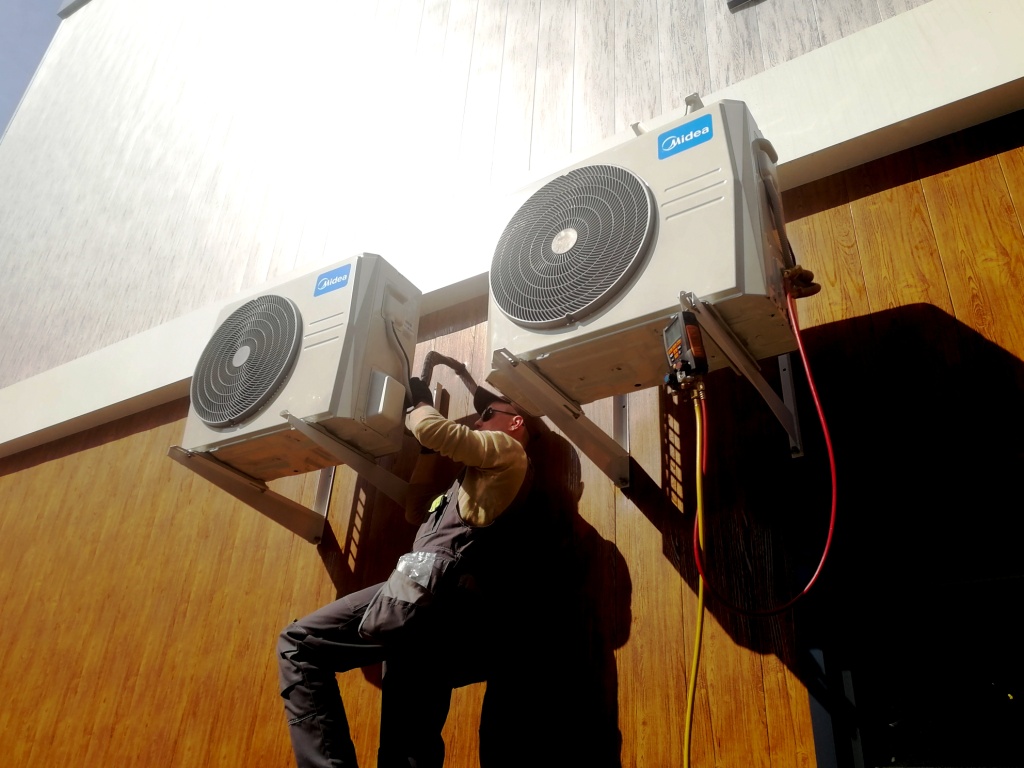

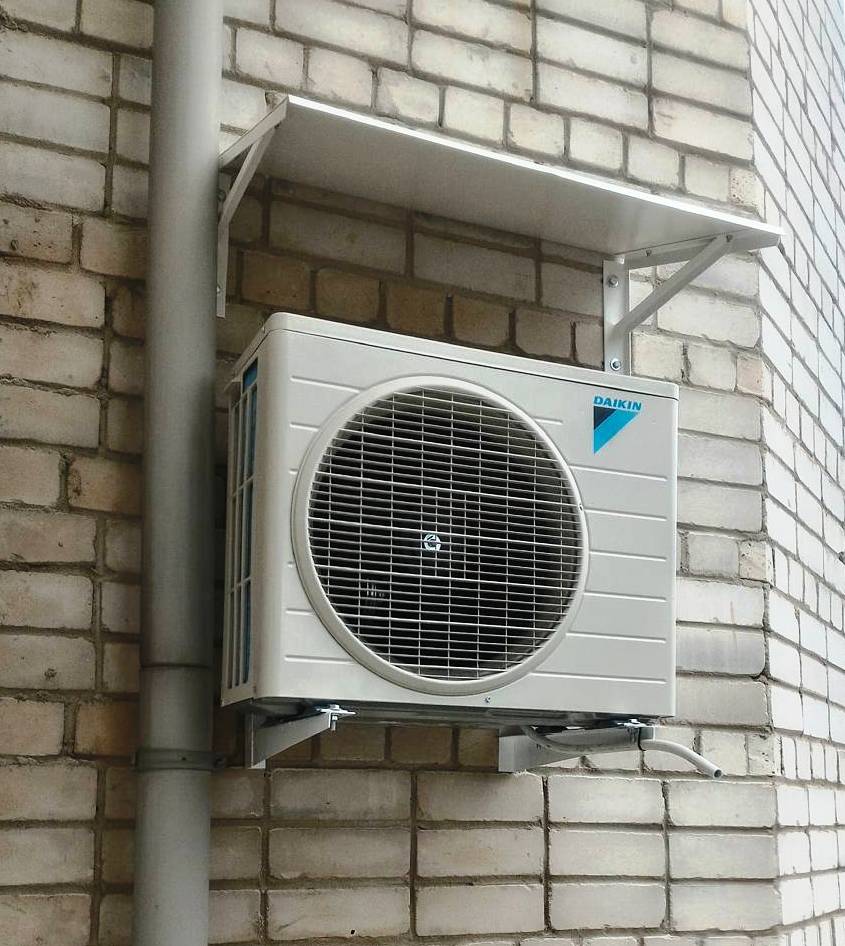

Очень часто установщики кондиционеров используют схему монтажа системы, по которой внутренний блок располагается на правой, примыкающей к фасадной, стене, а наружный закрепляется под окном. Такой вид установки упрощает монтаж и делает удобным обслуживание агрегата. Если кондиционер монтируется накануне ремонта либо во время его, коммуникации следует уложить в предварительно сделанное в стене углубление. В ином случае магистраль, расположенную на стене, закрывают декоративным коробом.
Схема № 2

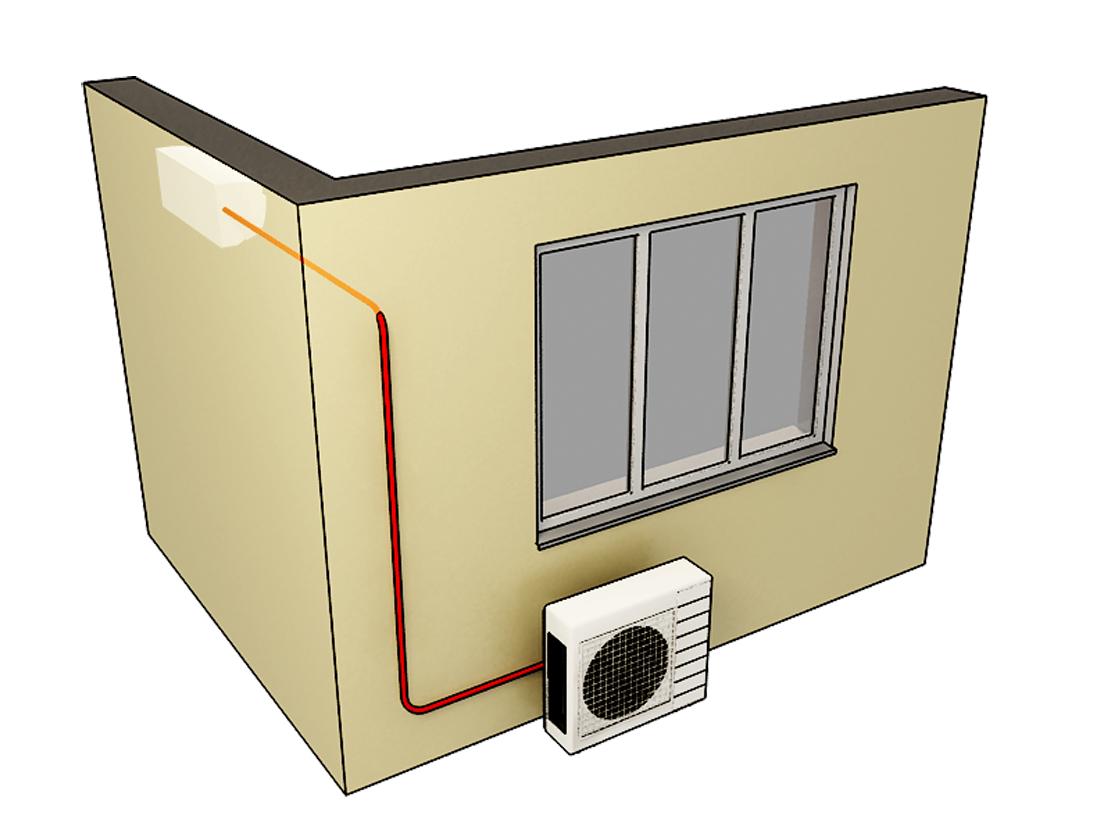

Схема № 2. Установка внутреннего блока кондиционера на левой стене, наружный под окном.
К наиболее часто используемым вариантам установки бытового кондиционера относится схема монтажа, при которой внутренний блок размещается на левой стене, а наружный – укрепляется под окном снаружи. Данный вариант похож на №1. Если кондиционер монтируется накануне ремонта либо во время его, коммуникации следует уложить в предварительно сделанное в стене углубление. В ином случае магистраль, расположенную на стене, закрывают декоративным коробом.
Схема № 3
Схема № 3. Установка внутреннего блока кондиционера между окнами, наружный под левым окном.
При наличии двух окон на фасадной стене кондиционер (внутренний блок) устанавливается между окнами, если стенной проем между ними имеет достаточную ширину, а также, если его не предполагается закрывать шторами. Наружный блок может быть расположен под правым либо левым окном, что удобно при осуществлении монтажа и последующем обслуживании системы.
Схема № 4
Схема № 4. Установка внутреннего блока кондиционера между окнами, наружный под правым окном.
При наличии двух окон на фасадной стене кондиционер (внутренний блок) устанавливается между окнами, если стенной проем между ними имеет достаточную ширину, а также, если его не предполагается закрывать шторами. Наружный блок может быть расположен под правым либо левым окном, что удобно при осуществлении монтажа и последующем обслуживании системы. До второго этажа включительно внешний блок можно расположить между окон
Схема № 5
Схема № 5. Установка внутреннего блока кондиционера на правой стене, наружный на балконном ограждении.
Довольно удобно осуществлять монтаж сплит-системы, когда комнатный блок устанавливается на правой, примыкающей к фасадной, стене, а наружный закрепляется на балконном ограждении. Очень важно, чтобы это ограждение было достаточно крепким. Межблочные коммуникации можно скрыть под балконной обшивкой, если установка производится накануне ремонта дома.
Схема № 6
Схема № 6. Установка внутреннего блока кондиционера на левой стене, наружный на балконном ограждении.
Существует также схема размещения внутреннего блока системы на левой стене, а наружного – на балконном ограждении. Данный вид монтажа применяется в том случае, когда имеется надежное, крепкое балконное ограждение. В случае, когда установка кондиционера производится до предполагаемого ремонта, вся трасса может быть спрятана под обшивку балкона.
Схема № 7
Схема № 7. Установка внутреннего блока кондиционера на правой стене, наружный на балконном ограждении.
Технически и практически эта схема не отличается от №5. Коммуникации можно скрыть на этапе ремонта.
Схема № 8
Схема № 8. Установка внутреннего блока кондиционера между окнами, наружный между окнами.
При наличии двух окон на фасадной стене кондиционер (внутренний блок) устанавливается между окнами, если стенной проем между ними имеет достаточную ширину, а также, если его не предполагается закрывать шторами. Наружный блок может быть расположен под правым либо левым окном, что удобно при осуществлении монтажа и последующем обслуживании системы. Актуально для первого и второго этажей, иначе следует рассмотреть схемы №3 и №4.
Схема № 9
Схема № 9. Установка внутреннего блока кондиционера на правой стене, наружный между окнами.
Устанавливая внутренний блок на примыкающей к фасадной стене слева или справа от окна, наружный можно разместить между окнами (снаружи). Таким образом уменьшается расстояние между блоками и сокращается протяженность магистрали. Необходимо отметить, что такой способ актуален на первом и вторых этажах. В случае если этажность гораздо выше, внешний блок устанавливается под окно. Если кондиционер монтируется накануне ремонта либо во время его, коммуникации следует уложить в предварительно сделанное в стене углубление.
